Van Điều Chỉnh Áp Xe Nâng – Cấu Tạo, Nguyên Lý Hoạt Động Và Cách Điều Chỉnh Chuẩn Xác
1. Van điều chỉnh áp xe nâng là gì?
Van điều chỉnh áp (hay còn gọi là van chỉnh áp suất thủy lực) là bộ phận cực kỳ quan trọng trong hệ thống thủy lực của xe nâng.
Nhiệm vụ chính của van là điều tiết và kiểm soát áp suất dầu thủy lực, giúp xe nâng hoạt động ổn định, an toàn và hiệu quả.
Van thường được lắp ở cụm bơm dầu, hệ thống van phân phối trung tâm, hoặc trên thân block thủy lực của xe nâng.
2. Chức năng của van điều chỉnh áp xe nâng
Van điều chỉnh áp đảm nhận nhiều vai trò quan trọng trong hoạt động của hệ thống thủy lực:
✅ Điều hòa áp suất thủy lực: Giữ áp ổn định trong giới hạn cho phép, tránh hiện tượng “sốc dầu”.
✅ Bảo vệ thiết bị: Khi áp suất vượt quá giới hạn, van sẽ tự động mở để xả dầu về thùng, bảo vệ bơm và đường ống.
✅ Tăng tuổi thọ hệ thống: Giúp giảm mài mòn, tránh quá tải, và duy trì hiệu suất ổn định.
✅ Tối ưu công suất xe nâng: Hỗ trợ động cơ hoạt động nhẹ nhàng, tiết kiệm nhiên liệu và giảm tiêu hao năng lượng.
3. Cấu tạo của van điều chỉnh áp
Van điều chỉnh áp xe nâng có cấu tạo gồm các bộ phận chính sau:
| Thành phần | Chức năng |
|---|
| Thân van | Chứa toàn bộ chi tiết, chịu áp cao và nhiệt độ lớn. |
| Lò xo chỉnh áp | Quy định mức áp suất mở của van, có thể thay đổi khi điều chỉnh. |
| Bi hoặc piston van | Đóng/mở dòng dầu thủy lực khi áp suất thay đổi. |
| Nút/ốc chỉnh áp | Dùng để tăng hoặc giảm áp lực trong hệ thống. |
| Cổng dầu vào – ra | Dẫn dầu vào hệ thống hoặc hồi về thùng chứa. |
4. Nguyên lý hoạt động của van điều chỉnh áp
Khi áp suất dầu thủy lực chưa đạt mức giới hạn, piston/bi van sẽ đóng, ngăn dầu chảy ngược về thùng.
Khi áp suất tăng vượt mức cho phép, lực dầu thắng lực lò xo → van mở, cho dầu hồi về thùng, giúp giảm áp tức thời.
.jpg)
Nhờ cơ chế tự động này, hệ thống luôn duy trì áp suất ổn định, bảo vệ các thiết bị như bơm thủy lực, xilanh nâng hạ, đường ống khỏi quá tải.
5. Dấu hiệu van điều chỉnh áp bị hư hoặc sai áp
Khi van hoạt động không đúng, xe nâng thường xuất hiện các biểu hiện sau:
Xe nâng yếu hoặc chậm, dù động cơ và bơm dầu vẫn hoạt động.
Áp suất đo được thấp hoặc dao động thất thường.
Có tiếng kêu rít, rung mạnh khi thao tác nâng hạ.
Rò rỉ dầu tại thân van hoặc ốc chỉnh áp.
Nhiệt độ dầu tăng cao do áp lực không ổn định.
Lưu ý: Nếu gặp các tình trạng trên, cần kiểm tra áp suất hệ thống bằng đồng hồ test thủy lực và điều chỉnh lại ốc chỉnh áp theo đúng thông số kỹ thuật.
6. Cách điều chỉnh áp suất van điều chỉnh áp xe nâng
Các bước thực hiện:
Chuẩn bị:
Đồng hồ đo áp thủy lực (Pressure Gauge)
Cờ lê, tua vít, dụng cụ vệ sinh dầu
Khởi động động cơ xe nâng và để máy chạy không tải 5–10 phút.
Kết nối đồng hồ đo áp vào cổng test của hệ thống.
Tiến hành đo:
Thông số áp chuẩn tham khảo:
Sau khi chỉnh xong, test thử nâng tải thực tế, đảm bảo áp ổn định, không rung hoặc rò dầu.
7. Các loại van điều chỉnh áp phổ biến trên thị trường
| Dòng xe | Loại van thông dụng | Áp làm việc (bar) |
|---|
| Liugong 3T–5T | Van điều chỉnh áp thủy lực Liugong LG | 180–210 |
| Xinchai 490/495/498 | Van chỉnh áp Xinchai động cơ diesel | 160–200 |
| Weichai WP6 / WP4 | Van điều chỉnh áp động cơ Weichai | 200–230 |
| Hangcha / Heli | Van điều chỉnh áp xe nâng điện – dầu | 160–190 |
8. Bảo dưỡng và lưu ý khi sử dụng
Vệ sinh van định kỳ 6 tháng/lần, đặc biệt khi thay dầu thủy lực.
Không vặn ốc chỉnh áp bừa bãi khi chưa đo áp.
Dùng dầu thủy lực đúng cấp độ ISO 46/68 tùy khí hậu.
Khi thay van, nên sử dụng hàng chính hãng hoặc tương thích 100% để đảm bảo độ bền và an toàn hệ thống.
9. Mua van điều chỉnh áp xe nâng chính hãng ở đâu?
CÔNG TY TNHH THIẾT BỊ API – Nhà cung cấp phụ tùng xe nâng Trung Quốc chính hãng hàng đầu Việt Nam.
Sản phẩm bao gồm:

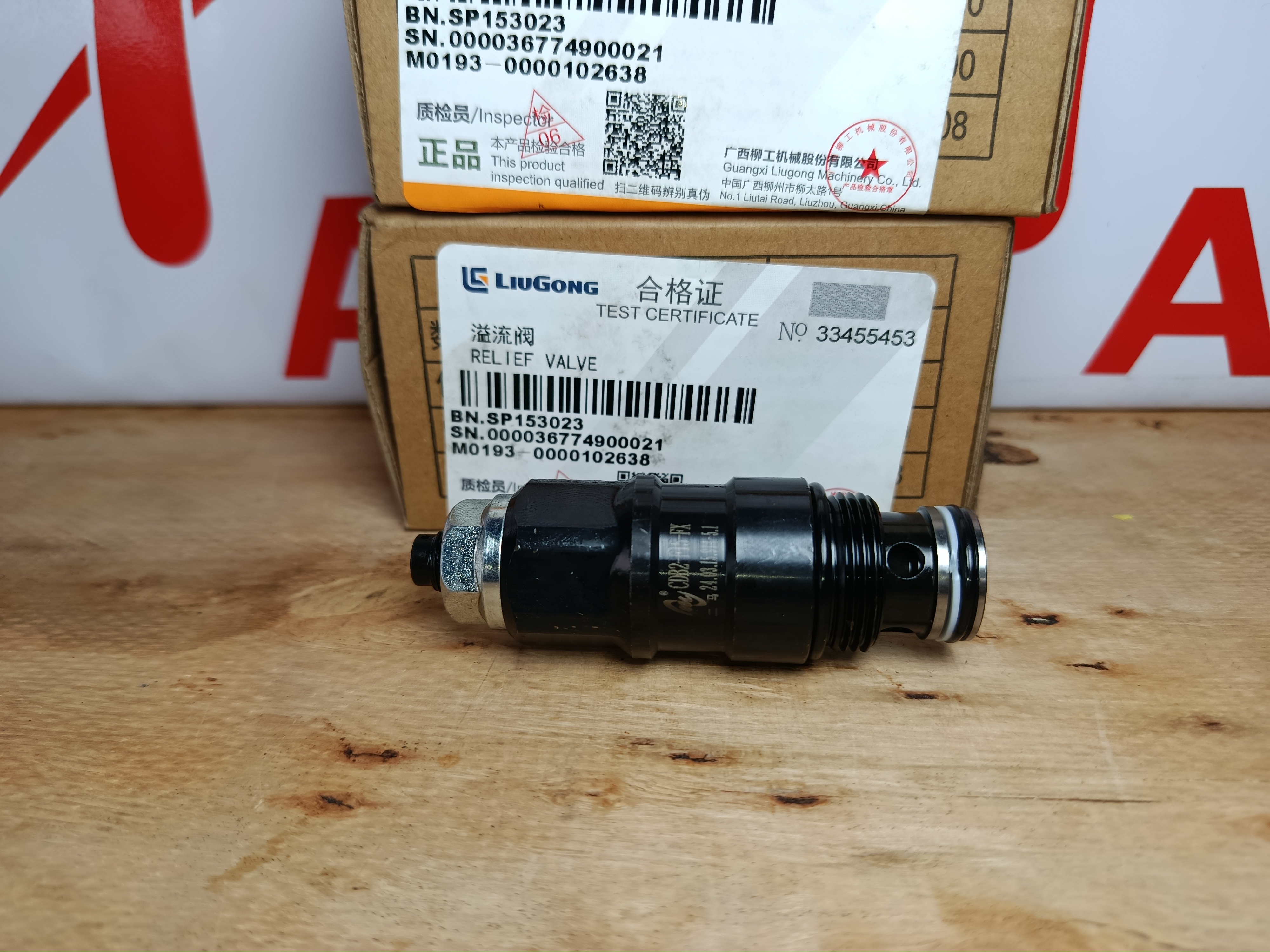

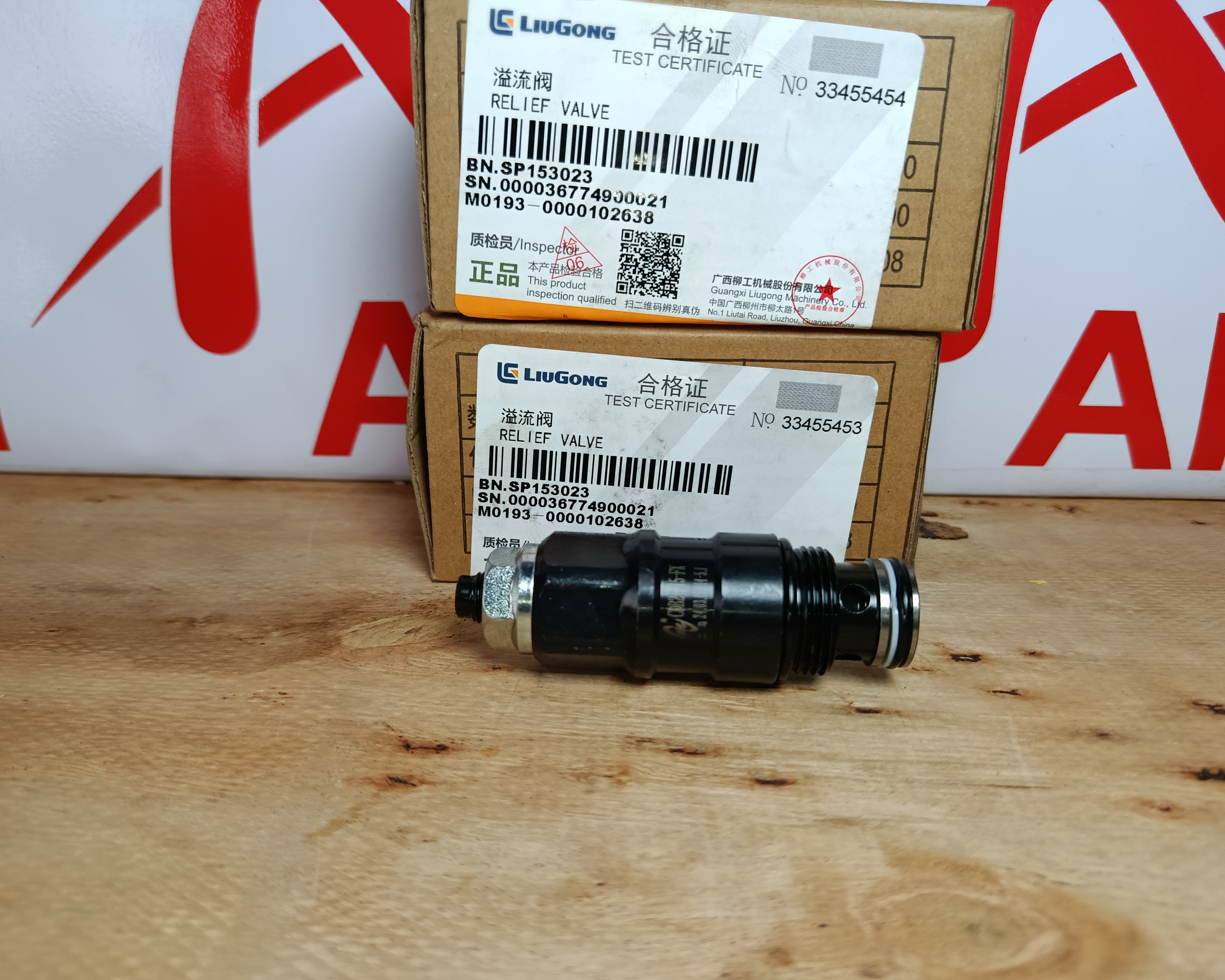

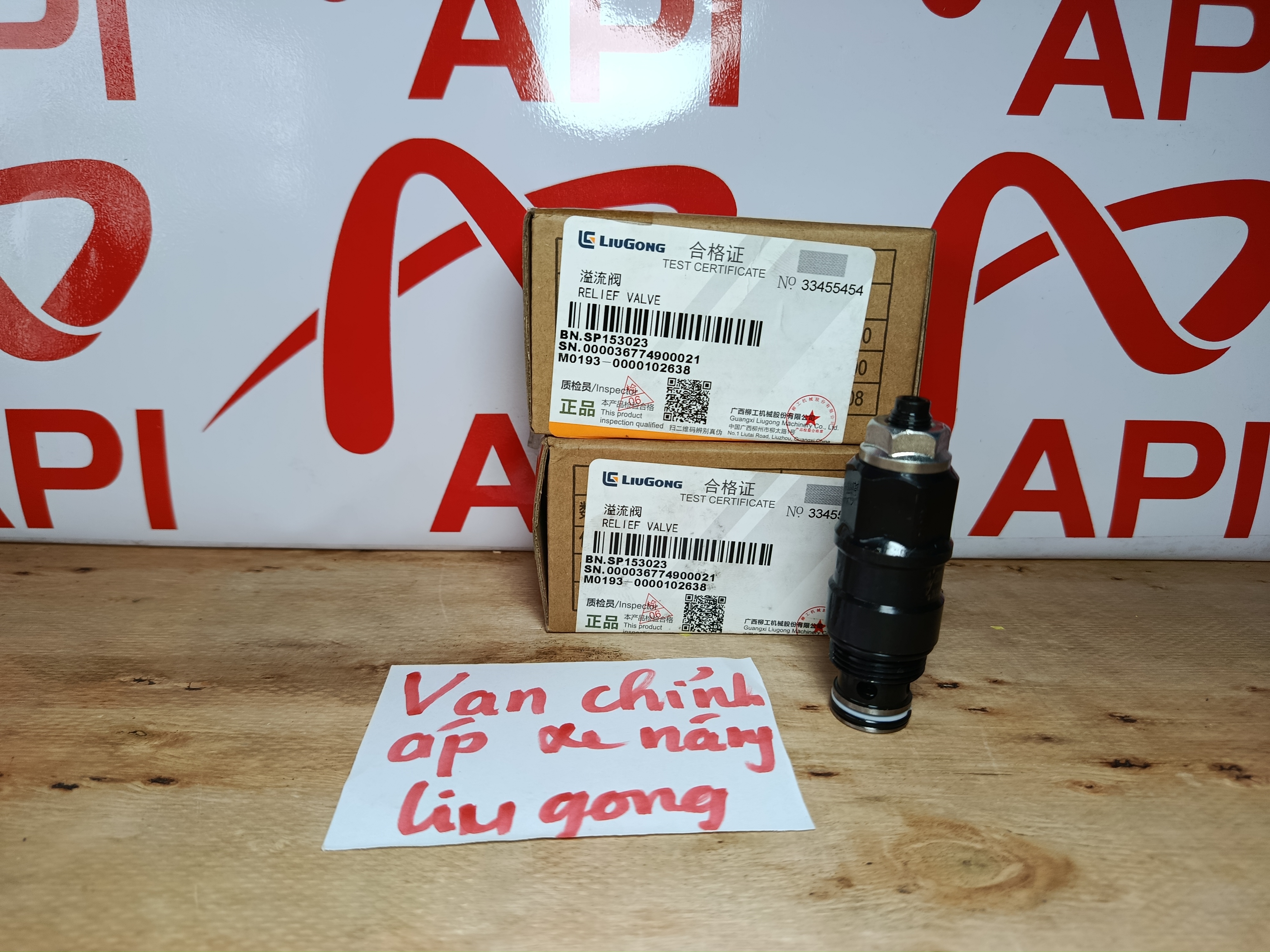

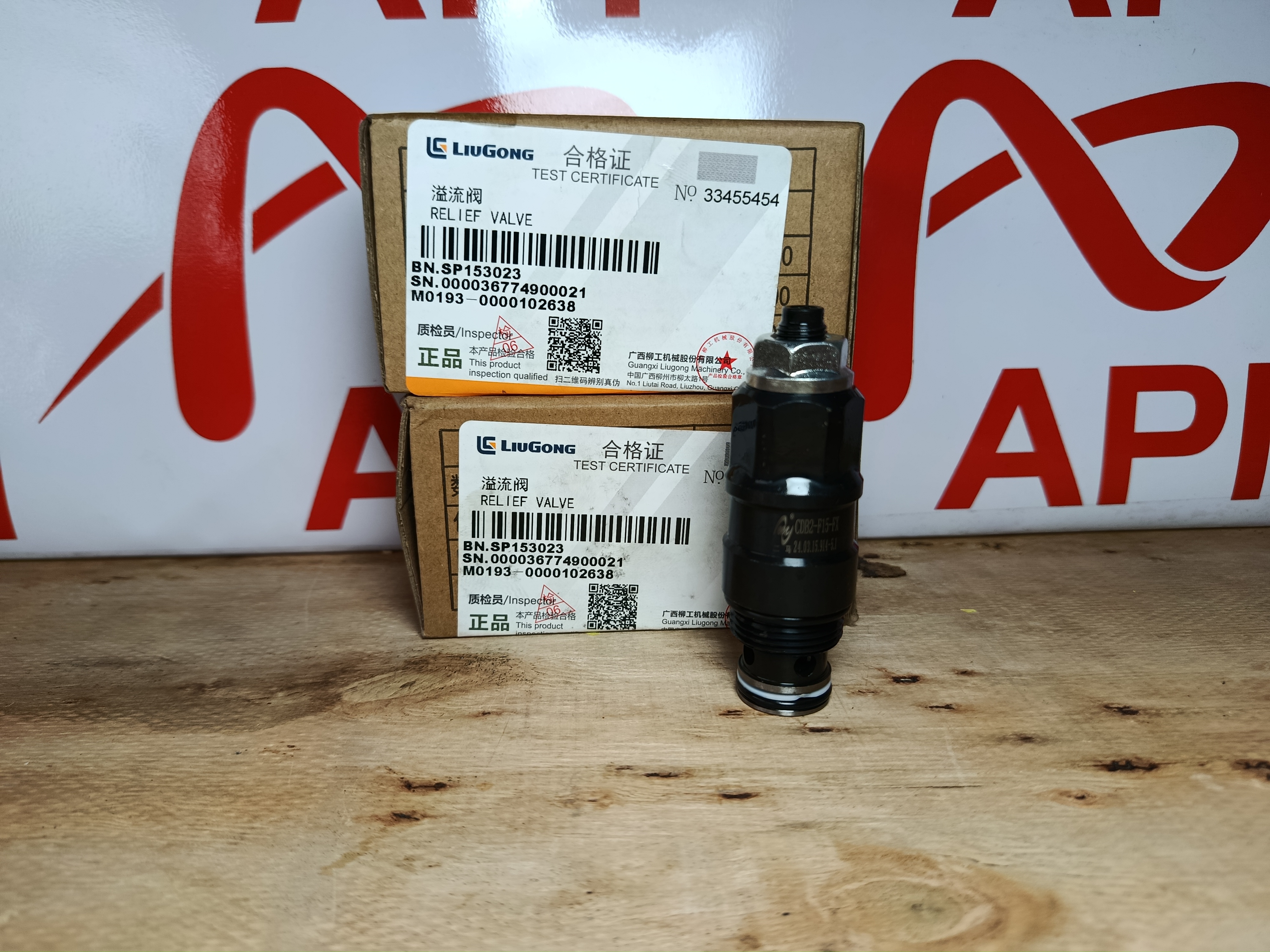

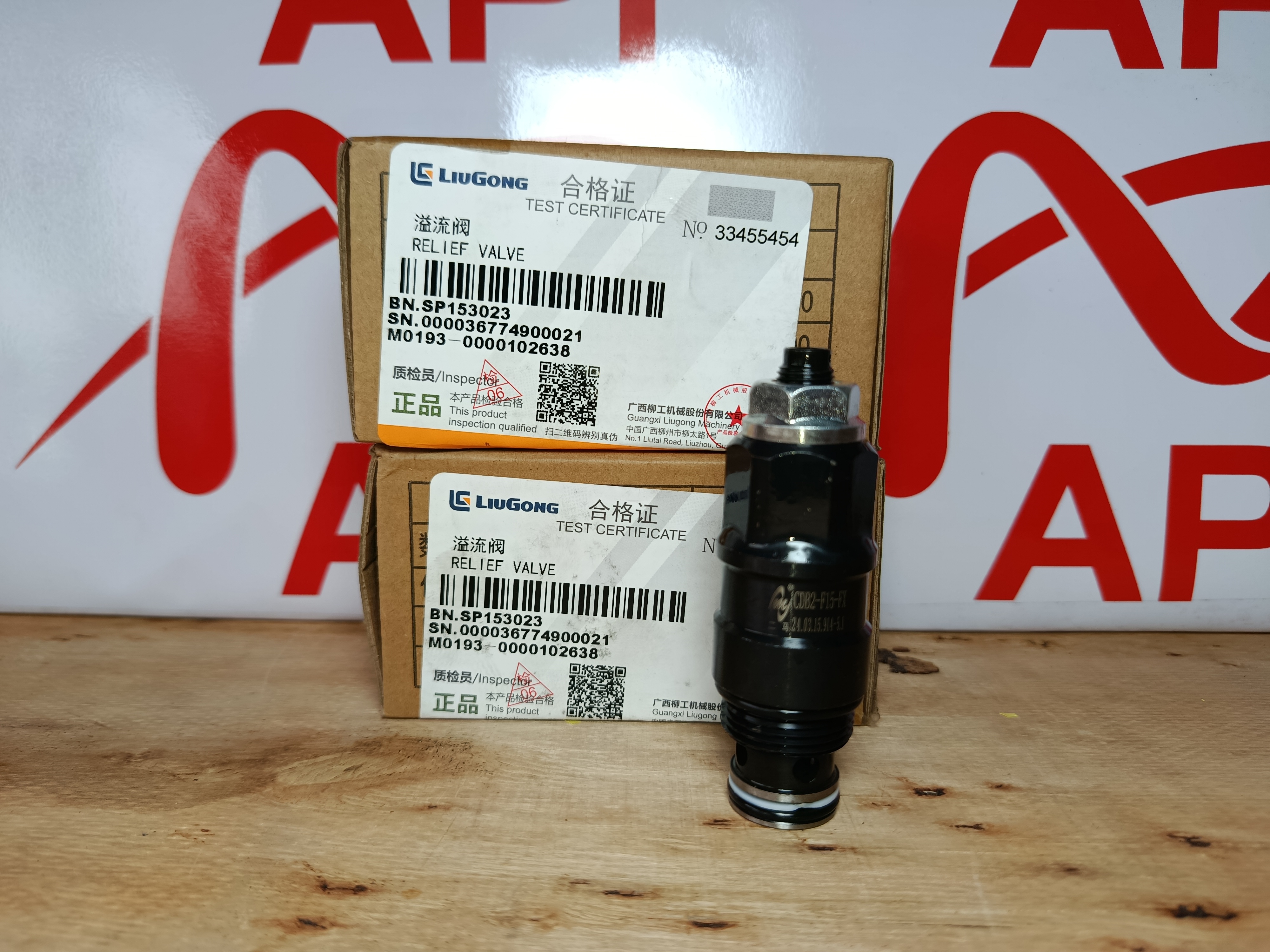

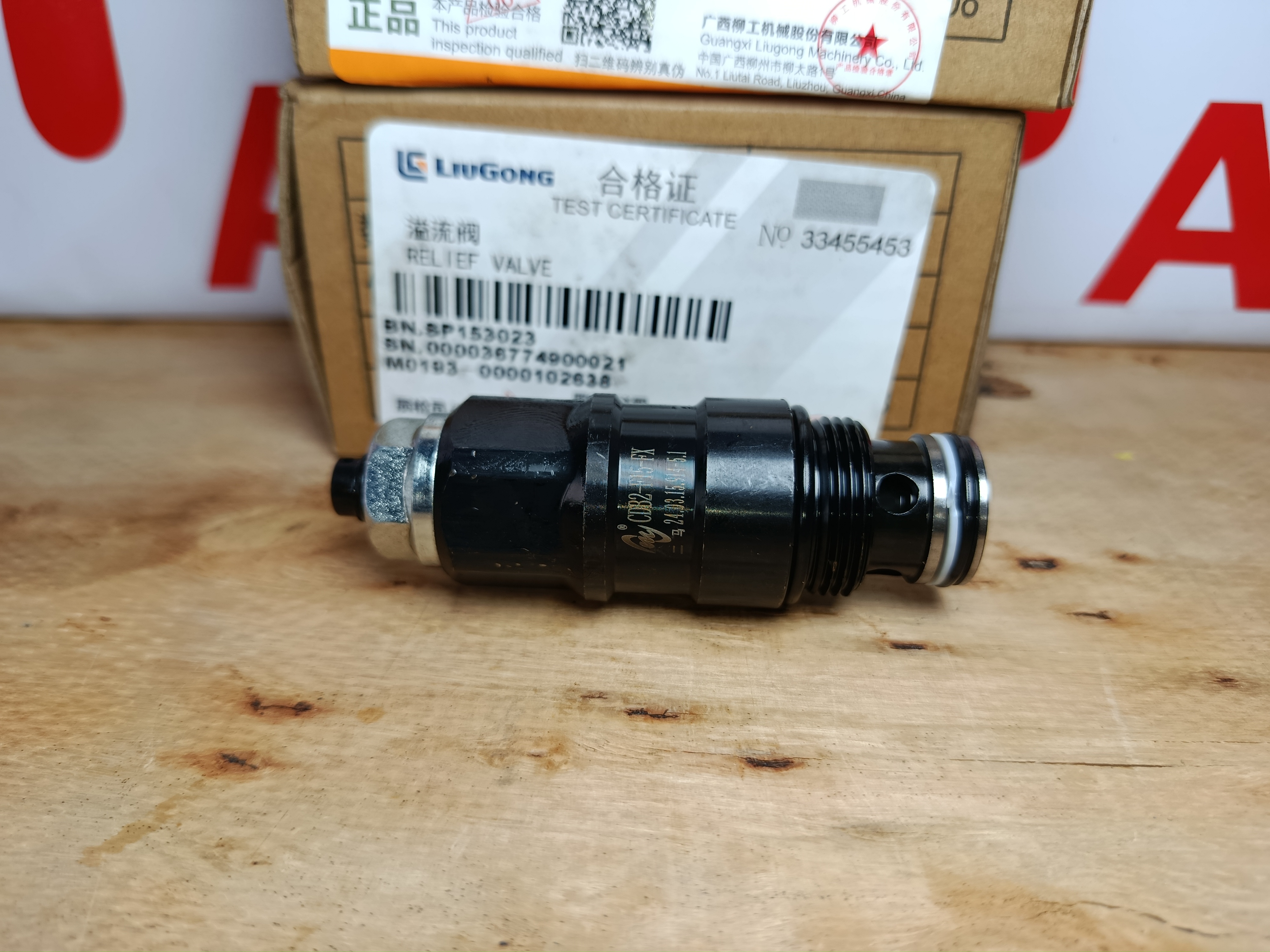

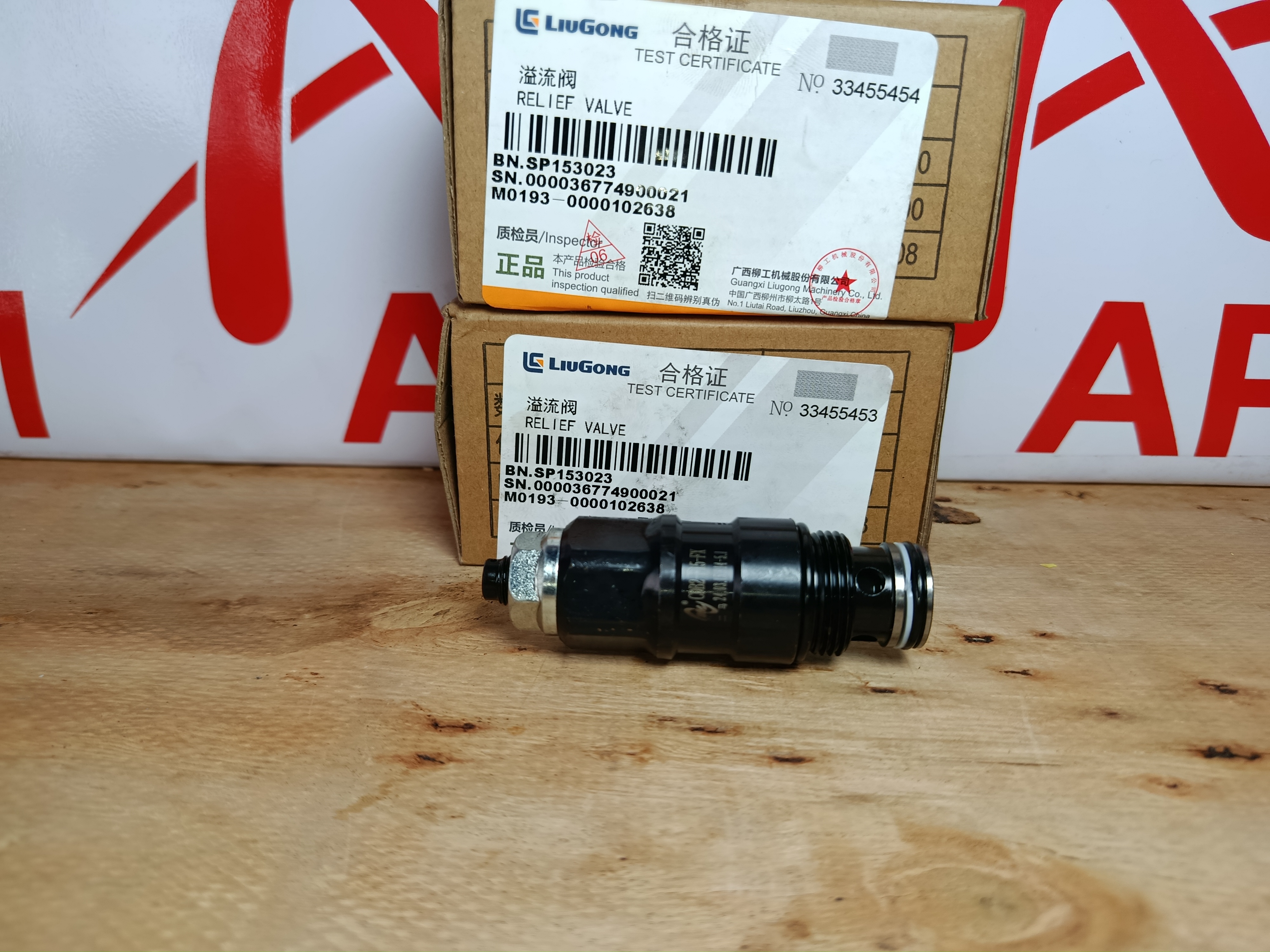

Van điều chỉnh áp xe nâng Liugong, Hangcha, Heli
Van chỉnh áp Xinchai 490/495/498
Van điều áp Weichai WP4, WP6
Các loại bơm dầu, lọc thủy lực, xilanh, củ đề, lọc nhiên liệu…
- Địa chỉ: Website https://www.xenangtrungquoc.com.vn/
- Hotline tư vấn kỹ thuật: 0965 794 245
- Cam kết: Hàng chính hãng – Giá tốt – Giao hàng toàn quốc – Bảo hành uy tín
